Elecworks™ est un logiciel de CAO de nouvelle génération pour la conception de projets d’automatisme et d’installations électriques. Il apporte aux électriciens et automaticiens un outil puissant – doté d’une interface graphique efficace aux standards Windows – permettant d’étudier et de produire plus vite et en toute sécurité, la documentation de production d’une installation électrique. elecworks™ est un système de CAO électrique conçu pour les professionnels de la conception en ingénierie. Le produit s’appuie sur une base de données représentant la maquette numérique de l’installation ou la machine. Cette base de données permet de travailler sur différentes vues, selon les besoins du projet, tout en assurant l’intégrité des données du projet. Il permet, en outre, le travail collaboratif simultané sur le même projet.

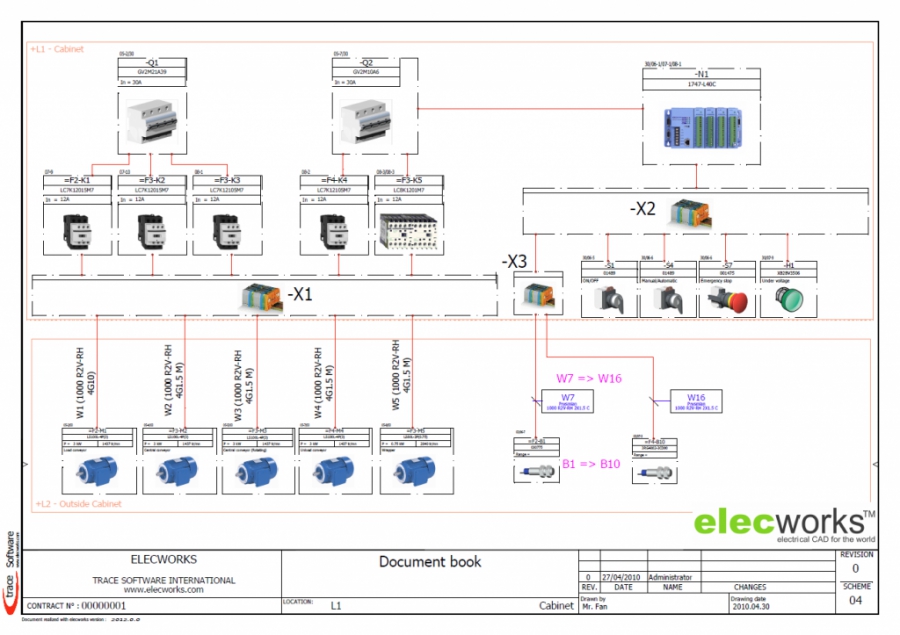

La conception d’un schéma avec elecworks™

La mise en œuvre d’elecworks™ nécessite une réflexion préalable sur le système de configuration d’un projet (voir plus loin le chapitre consacré à la configuration). Une fois le choix de la configuration réalisée, la réalisation d’un projet est très simple et direct. Réalisation des liaisons, insertion de symboles, insertion de plan type / Macro, insertion de bornes et création de bornier, affectation des références constructeurs, choix des câbles, mise en armoire, travaille sur le synoptique, … L’ordre importe peu, un point fort d’elecworks™ est la possibilité de créer les données du projet, dans l’ordre le plus pertinent pour le concepteur. En effet la base de données peut être nourrie par l’une ou l’autre des fonctions du produit, que ce soit en mode Référence constructeur, en mode schéma développé, synoptique. Il est ainsi possible de sortir la nomenclature du projet sans avoir démarré le schéma.
